Metodu ta 'korrezzjoni tal-kalkolu tat-termokoppja

Peress li l-kurva potenzjali termoelettrika tat-temperatura (tabella ta 'gradwazzjoni termokoppja) tat-termokoppja tinkiseb meta t-temperatura tat-tarf kiesaħ tinżamm f' 0 grad, u l-istrument użat miegħu huwa skalat skond din il-kurva ta 'relazzjoni, għalkemm il-wajer ta' kumpens huwa użat biex itawwal it-tarf kiesaħ ta 'thermocouple għal post b'temperatura kostanti, sakemm it-temperatura tal-kesħa tat-tarf kiesaħ mhux Il-valur tal-indikazzjoni tal-istrument għandu jiġi kkoreġut. Jekk it-temperatura tat-tarf sħun tat-temperatura tal-kejl tat-termokoppja hija t, u t-temperatura tat-tarf kiesaħ hija TN minflok 0 grad, il-potenzjal tal-ħruġ tat-termokoppja huwa mkejjel biex ikun E (t, TN). Skond il-liġi tat-temperatura intermedja E (t, 0 grad)=e (t, tn) + e (tn, {0 grad), il-potenzjal termoelettriku meta t-temperatura tat-tarf sħun hija t u t-tarf kiesaħ huwa {0 grad huwa kkalkulat, u mbagħad it-temperatura sħuna t. Ta 'min jinnota li minħabba n-non-linearità tal-kurva potenzjali tat-temperatura termokoppja, iż-żieda msemmija hawn fuq hija ż-żieda ta' potenzjal termoelettriku, mhux żieda sempliċi ta 'temperatura. Metodu ta 'korrezzjoni tal-kalkolu tat-termokoppja

Pereżempju: Meta tuża termokoppja tan-nikil-kromju-nikil-silikon biex tkejjel it-temperatura, it-temperatura tat-tarf kiesaħ tat-termokoppja hija tn=30 grad. Il-potenzjal termoelettriku E (t, tn)=40. 347 mV meta t-tarf kiesaħ huwa 3 0 grad huwa mkejjel. Il-potenzjal termoelettriku E (tn, 0 grad)=1. 203 mV jinstab mill-iskala meta t-tarf jaħraq huwa 30 grad u t-tarf kiesaħ huwa 0 grad. Imbagħad e (t, o)=e (t, tn) + e (t, o)=(40. {347 + 1. 203) mv=41. 55 mv. Bl-istess mod, t {= 1010 grad jinstab mill-iskala.

Il-prinċipju bażiku tal-kejl tat-temperatura termokoppja huwa li żewġ kondutturi ta 'materjali differenti jiffurmaw linja magħluqa. Meta jkun hemm gradjent tat-temperatura fiż-żewġt itruf, il-kurrent jgħaddi minn ġol-linja. F'dan iż-żmien, hemm forza elettromotiva bejn iż-żewġt itruf - il-forza elettromotiva termoelettrika, li hija l-hekk imsejjaħ effett Seebeck. Żewġ kondutturi omoġenji ta 'komponenti differenti huma termokoppji. It-tmiem b'temperatura ogħla huwa l-E li taħdem

nd, u t-tmiem b'temperatura aktar baxxa huwa t-tarf ħieles. It-tarf ħieles ġeneralment ikun f'temperatura kostanti. Skond ir-relazzjoni funzjonali bejn il-potenzjal termoelettriku u t-temperatura, issir skala termokoppja; L-iskala tinkiseb meta t-temperatura tat-tarf ħieles hija 0 grad, u t-termokoppji differenti għandhom skali differenti.

X'inhuma ż-żewġ aspetti li jiddeterminaw il-karatteristiċi termoelettriċi ta 'termokoppji?

Il-karatteristiċi termoelettriċi ta 'termokoppji jirreferu għall-fenomenu li differenza potenzjali hija ġġenerata fuq il-wiċċ ta' kuntatt ta 'żewġ metalli f'ċerta temperatura.

1. Id-daqs tal-proprjetà tal-linja termokoppja huwa relatat biss mal-propjetà tal-materjal u t-temperatura fiż-żewġt itruf, u m'għandu x'jaqsam xejn mat-tul u l-ħxuna tat-termokoppja.
2. Il-kondutturi biss ta 'żewġ proprjetajiet differenti jistgħu jiffurmaw termokoppja; Meta t-temperaturi fiż-żewġt itruf tat-termokoppja huma differenti, jiġi ġġenerat potenzjal termoelettriku.
3

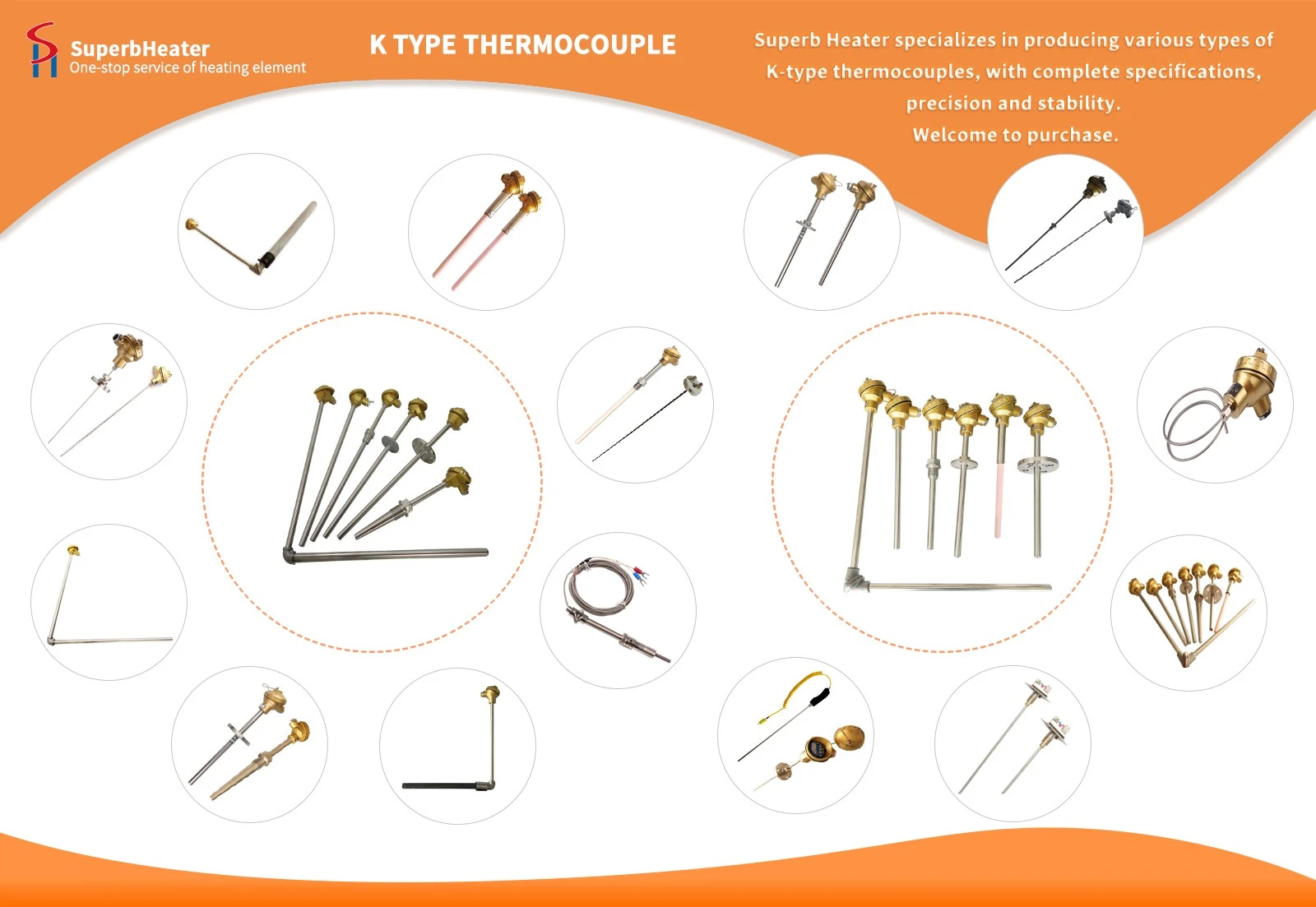

It-termokoppji huma sensuri li jkejlu t-temperatura bbażata fuq l-effett termoelettriku u huma komunement użati elementi tal-kejl tat-temperatura fl-istrumenti tal-kejl tat-temperatura. Id-dehra ta 'diversi termokoppji ħafna drabi hija differenti ħafna minħabba l-bżonnijiet, iżda l-istruttura bażika tagħhom hija bejn wieħed u ieħor l-istess. Is-soltu huma magħmula minn partijiet ewlenin bħal elettrodi sħan, tubi tal-protezzjoni tal-kmiem u kaxex tal-ġonta, u jintużaw flimkien ma 'wajers ta' kumpens, wirjiet diġitali, strumenti ta 'reġistrazzjoni u regolaturi elettroniċi.
