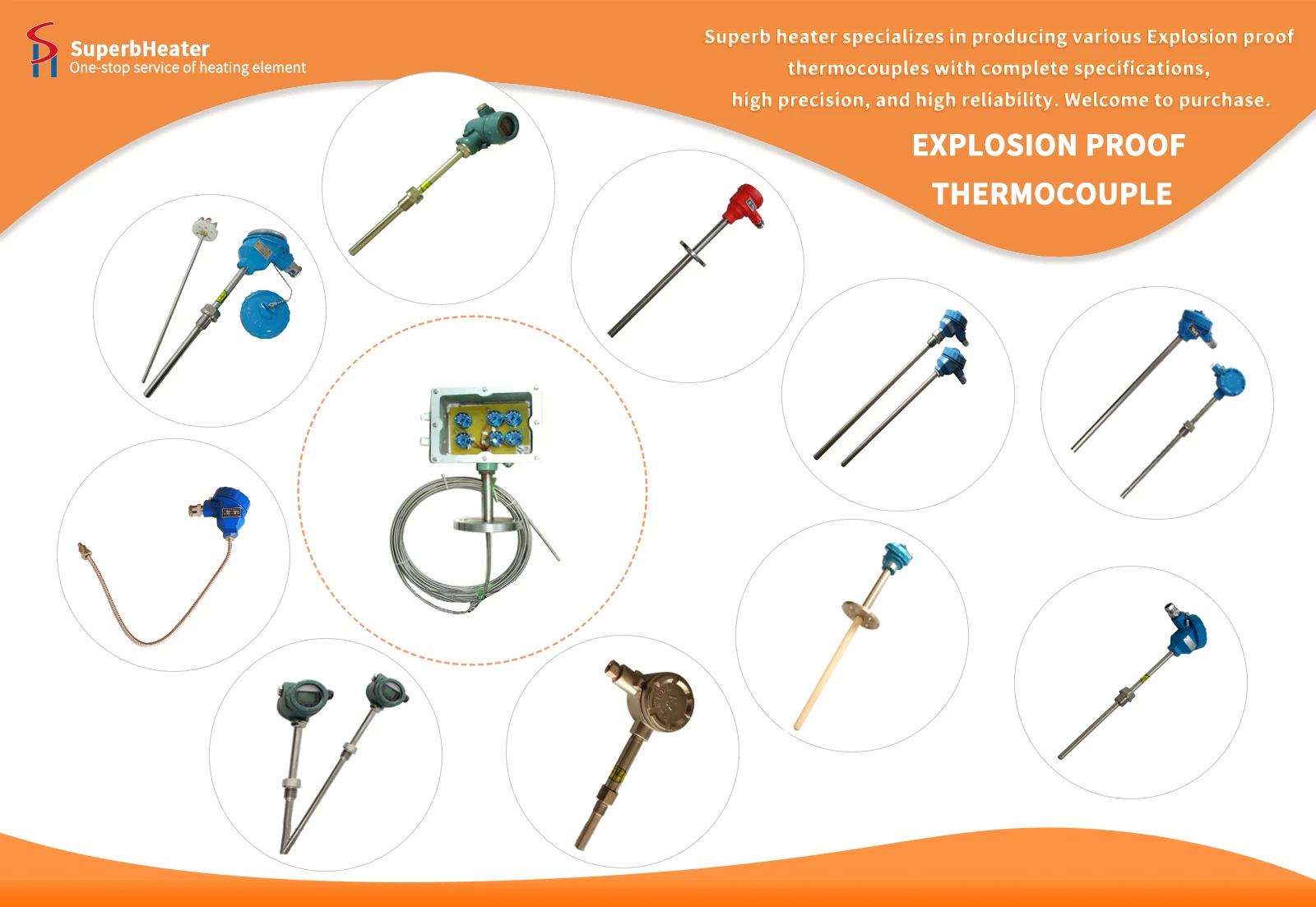

X'inhu Thermocouple Flameproof?

Mar 18, 2025

Ħalli messaġġ

Thermocouple li ma tagħmilx splużjoni huwa sensur tat-temperatura . huwa użat ħafna fis-sistema ta 'kontroll awtomatiku tal-industrija kimika . permezz tas-senser tat-temperatura, il-parametri tat-temperatura tal-oġġett ikkontrollat jistgħu jinbidlu f'sinjali elettriċi, li huma trasmessi għall-wiri, ir-reġistrazzjoni u l-istrumenti ta' kondizzjonament biex jinstabu, jirregolaw u jikkontrollaw is-sistema {3} spiss akkumpanjat minn diversi gassijiet kimiċi fjammabbli u splussivi u fwar . Perikli tal-gass splussiv fil-firxa tal-grupp tat-temperatura DⅱCT6 .

Prinċipju tax-xogħol:

Jekk ċirkwit magħluq huwa ffurmat minn żewġ kondutturi omoġenji (elettrodi sħan) ta 'komponenti differenti, meta jkun hemm gradjent tat-temperatura fiż-żewġt itruf, il-kurrent se joħroġ fiċ-ċirkwit, u allura se jkun hemm potenzjal termoelettriku bejn iż-żewġt itruf .

Prinċipju li ma jagħmilx splużjoni:

Bl-użu tal-prinċipju tal-prova tal-isplużjoni tal-vojt, id-disinn għandu saħħa suffiċjenti tal-kaxxa tal-ġonta u komponenti oħra, u l-partijiet kollha li jiġġeneraw xrar, arki u temperatura tal-ħsara huma ssiġillati fil-kaxxa tal-junction {. meta splużjoni sseħħ fil-kavità, tista 'tinqata kavità .

Karatteristiċi:

Iddisinjat skont ir-regolamenti tal-isplużjoni tal-isplużjoni GB3836 skont l-istandards tal-IEC; tadotta struttura ta 'prova ta' splużjoni b'żewġ kmamar, faċli biex tissostitwixxi l-element tal-kejl tat-temperatura, u tuża l-marka sikura u affidabbli li ma tagħmilx splużjoni DⅱCT6, li hija adattata għall-kejl tat-temperatura f'postijiet taħt il-livell ⅱc, 'il fuq mit-temperatura tal-ignition T6, u li fiha gass splussiv .}

Noti:

Jekk jogħġbok itfi l-qawwa waqt il-manutenzjoni u t-tiswija .

Parametri tekniċi importanti:

When the temperature of the thermocouple is 20±15°C, the humidity is not more than 80%, and the test voltage is 500±50V (DC), the insulation resistance between the electrode and the outer tube is>1000Ω.m.

Mudell ta 'grad ta' gradwazzjoni ta 'grad ta' tolleranza

I II

Tolleranza tal-medda tat-temperatura grad tat-tolleranza grad tal-firxa tat-tolleranza

Wrn k ± 1.5 grad -40-+375 ± 2.4 grad -40-+333

± 0.004ltl 375-1000 ± 0.0075 LTL 333 ~ 1200

WRM N ± 1.5 grad -40-+375 ± 2.4 grad -40-+333

± 0.004 ltl 375-1000 ± 0.0075 ltl 333-1200

Wre e ± 1.5 grad -40-+375 ± 1.5 grad -40-+333

± 0.004 ltl 375-800 ± 0.004 ltl 333-900

Wrf j ± 1.5 grad -40-+375 ± 1.5 grad -40-+333

± 0.004 ltl 375-750 ± 0.004 ltl 333-750

WRC T ± 1.5 grad -40-+125 ± 1 grad -40-+133
